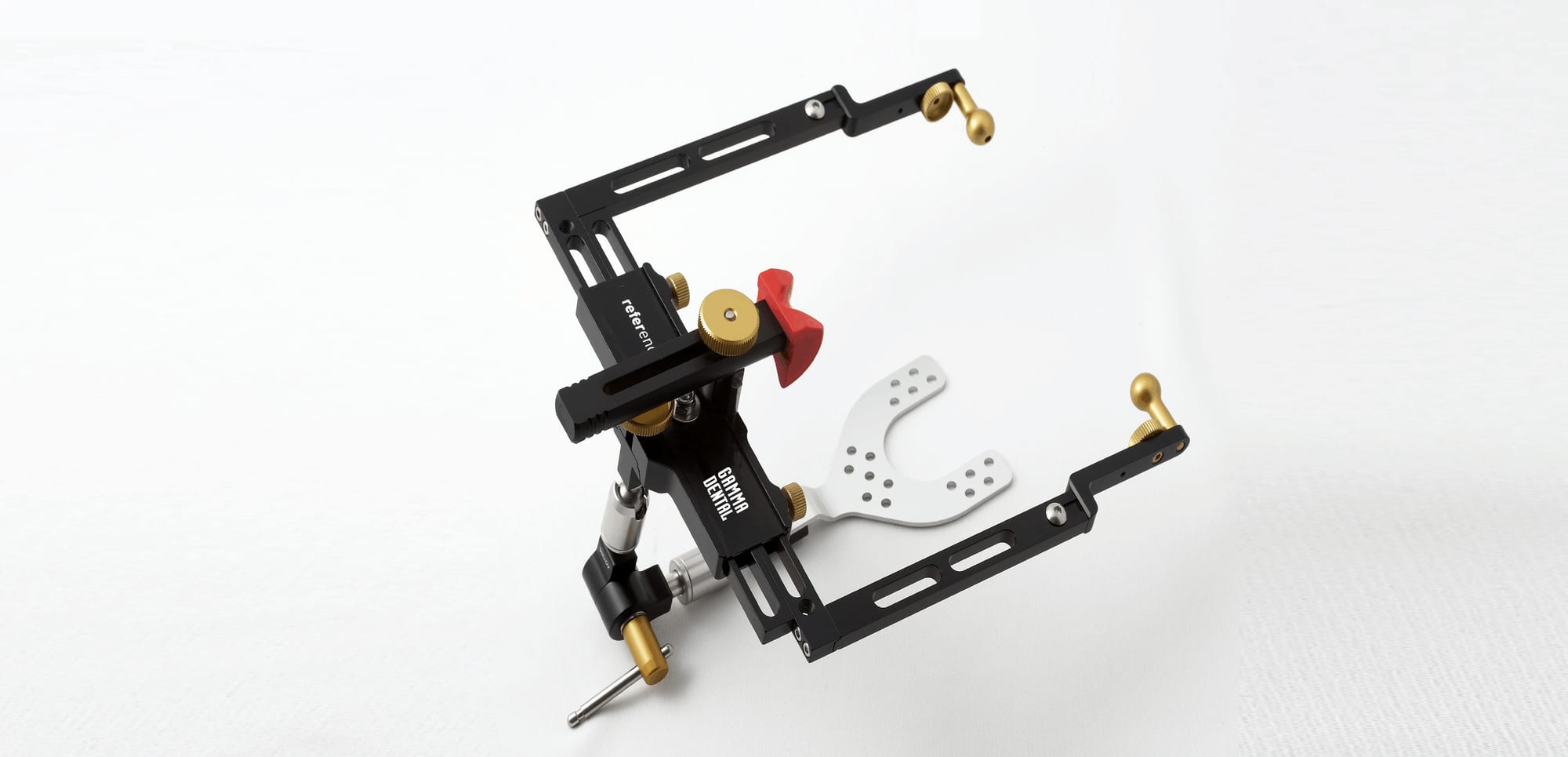

Анатомічна лицьова дуга Reference AB

Перенесення моделі верхньої щелепи в артикулятор Reference SL відносно анатомічної шарнірної осі та франкфуртської горизонталі. Паралельне регулювання, 3D-опора суглобів і жорстка коробчаста конструкція — без зміщення осі під час реєстрації.

Про виробника

Gamma Dental — австрійська компанія, яка понад 30 років розробляє інструменти для функціональної діагностики та гнатології: кондилограф CADIAX, артикулятори Reference, лицьові дуги й пристрої для аналізу оклюзії та положення суглобів.

років на ринку України

ТОП1

серед виробників у світі

клієнтів по Україні

інноваційних продуктів

Кому підходить

Кому потрібна анатомічна лицьова дуга

Ортопедам, які виконують складні та тотальні реставрації

Лікарям, що проводять функціональну діагностику й працюють з кондилографом CADIAX

Зубним технікам, які працюють з артикуляторами Reference SL і LF

Клінікам, що лікують дітей і підлітків (версія Junior для 6–12 років)

Проблема

Модель загіпсована за усередненими значеннями

Положення верхньої щелепи в артикуляторі не збігається з реальним. Оклюзійна площина й траєкторії рухів відрізняються від пацієнта, і конструкцію доводиться корегувати вже в роті.

Рішення

Перенесення відносно анатомічної шарнірної осі

Дуга Reference AB фіксує положення верхньої щелепи відносно черепа й франкфуртської горизонталі та переносить його в артикулятор Reference SL у тому ж співвідношенні.

Проблема

Дуга «пливе» під час налаштування

Через ефект зсуву вісь непомітно зміщується, поки лікар вирівнює й затискає дугу. Похибка переходить у модель і далі — у конструкцію.

Рішення

Паралельне регулювання і 3D-опора суглобів

Паралельне регулювання та 3D-опора суглобів тримають вісь на місці, а коробчаста конструкція з подвійним затиском зберігає налаштування до кінця перенесення.

Проблема

Дуга зайнята, поки модель гіпсують

Після реєстрації дугу передають у лабораторію разом із прикусною вилкою, і для наступного пацієнта її вже немає.

Рішення

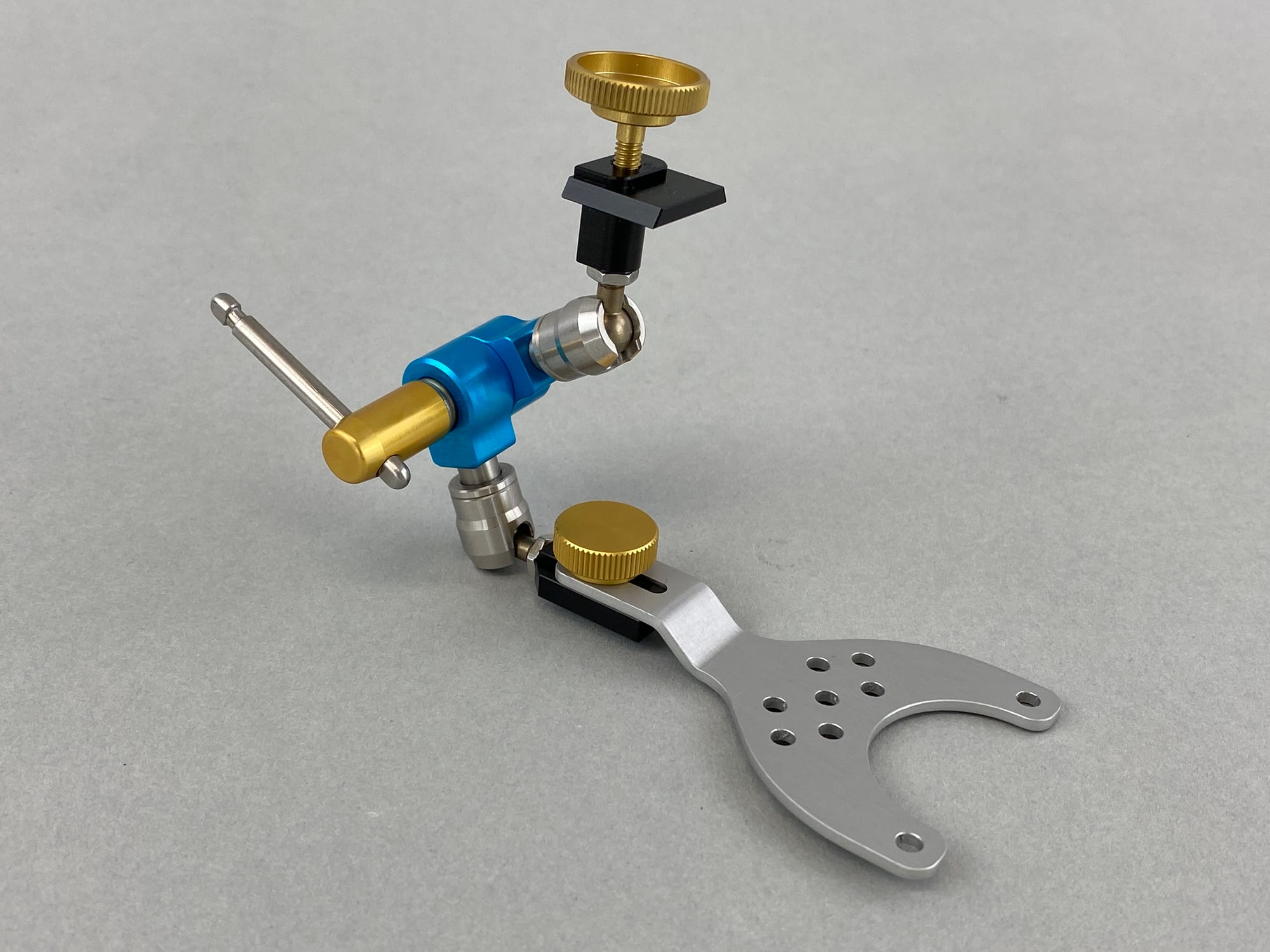

Непряме перенесення через трансферний столик

Реєстрацію знімають із дуги на трансферний столик AB, і з нього модель гіпсують в артикулятор — дуга одразу вільна. Столик AB 2 дозволяє перенести модель верхньої щелепи напряму, без дуги.

Потрібна консультація?

Залиште заявку

Наші фахівці зв'яжуться з вами, щоб відповісти на всі ваші питання та допомогти.

Унікальність

Одна дуга — два застосування: перенесення моделі в артикулятор і, з додатковим комплектом, основа для запису рухів нижньої щелепи кондилографом CADIAX compact.

Переваги

Чому анатомічна дуга, а не усереднене гіпсування

Індивідуальне положення щелепи

Модель верхньої щелепи встановлюється в артикулятор відносно анатомічної шарнірної осі пацієнта, а не за середніми значеннями. Менше похибок у нахилі оклюзійної площини й траєкторіях рухів — менше корекцій у роті.

Стабільність без зсуву осі

Паралельне регулювання і 3D-опора суглобів тримають вісь на місці під час налаштування. Коробчаста конструкція та подвійний затиск не дають дузі «пливти».

Пряме або непряме перенесення

Реєстрацію можна перенести через трансферний столик AB або встановити модель верхньої щелепи напряму в артикулятор за допомогою столика AB 2.

Частина системи Gamma

Дуга створена для артикулятора Reference SL і працює в одній системі з кондилографом CADIAX, тож дані діагностики й моделі не губляться між етапами.

Версія для дітей

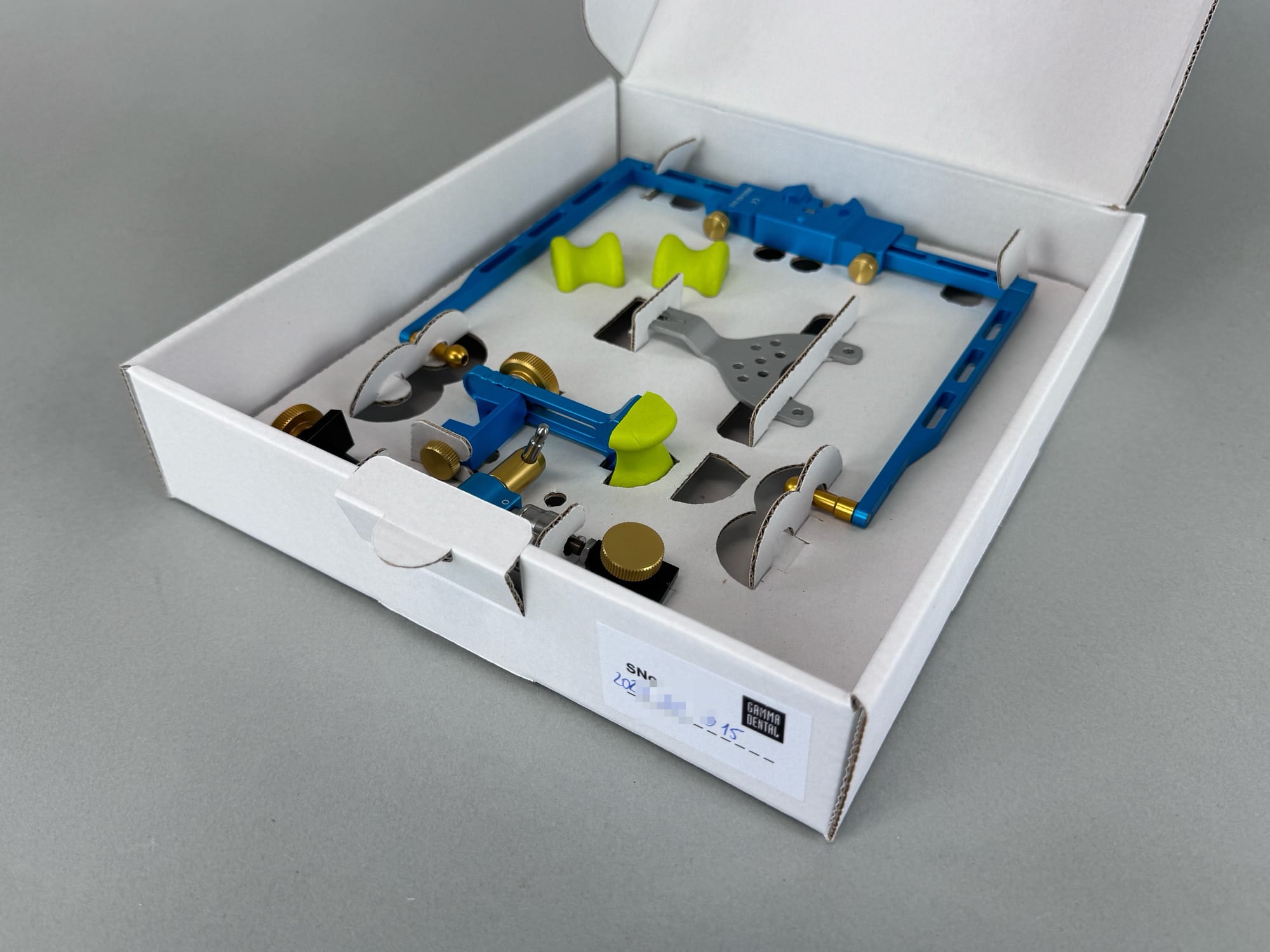

Reference AB Junior для пацієнтів 6–12 років: на 40% легша, з м’якою опорою на глабелу і власним трансферним столиком AB-2 Junior.

Характеристики лицьової дуги

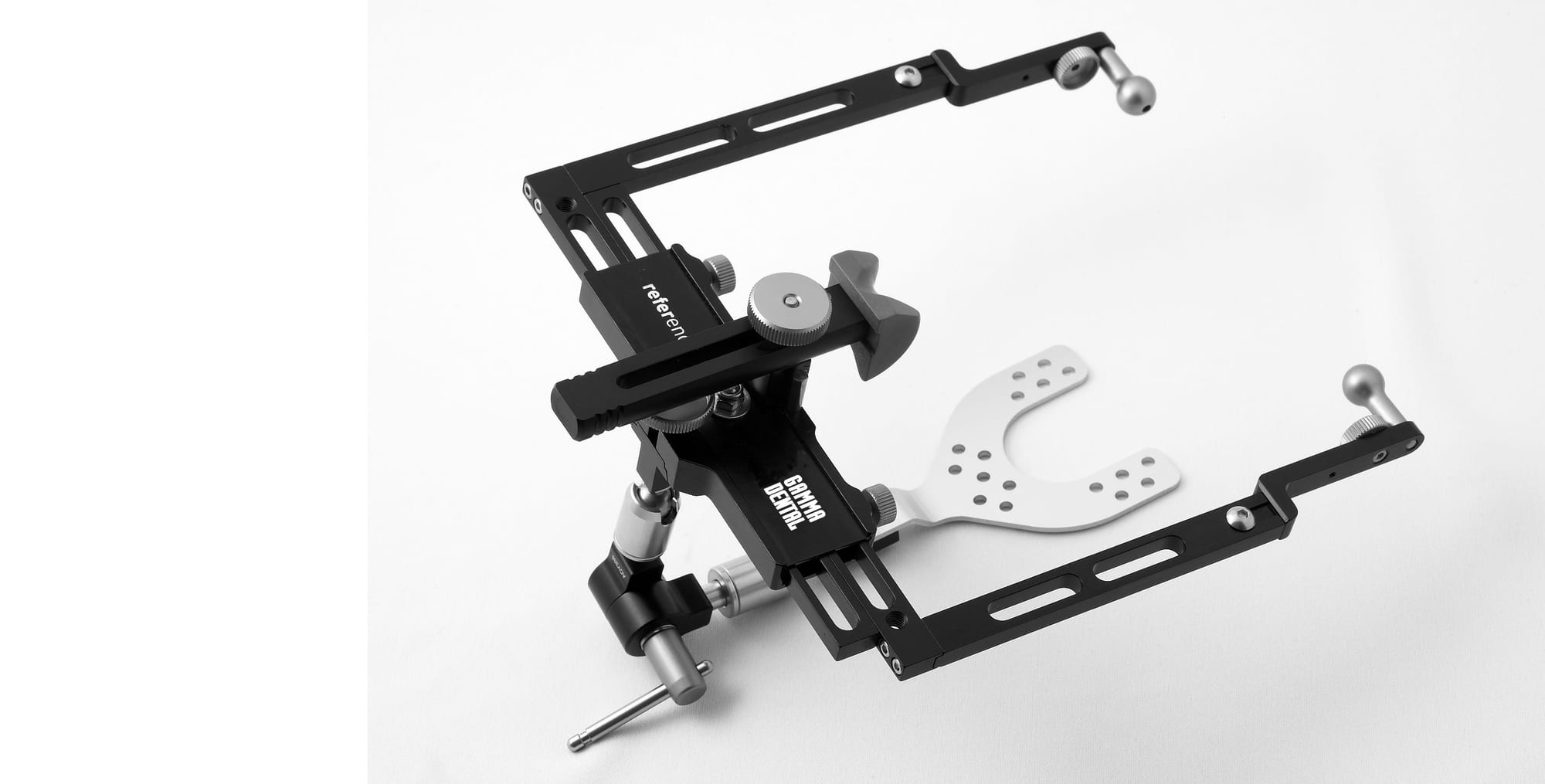

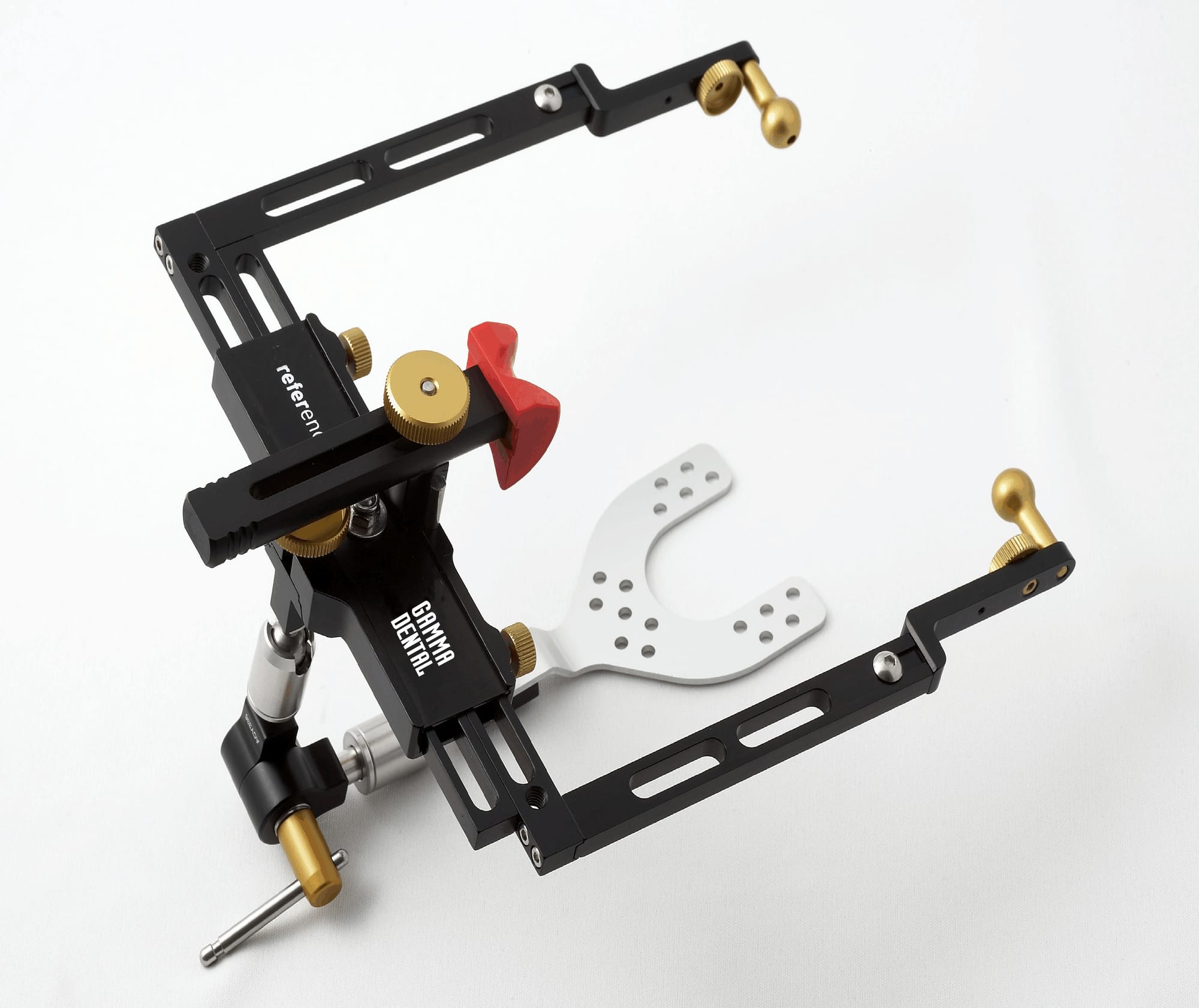

Паралельна анатомічна дуга з 3D-опорою суглобів

Дуга Reference AB фіксує положення верхньої щелепи відносно черепа й переносить його в артикулятор у тому ж співвідношенні. Паралельне регулювання та 3D-опора суглобів виключають небажане зміщення осі, зокрема через ефект зсуву, а коробчаста конструкція з подвійним затиском зберігає налаштування стабільними від реєстрації до гіпсування. Референтна площина — франкфуртська горизонталь. Якщо ви працюєте в іншій площині, є додатковий набір з регульованим орбітальним вказівником.

Цифровий робочий процес з анатомічною лицьовою дугою

Дивитися відео

Комплектація

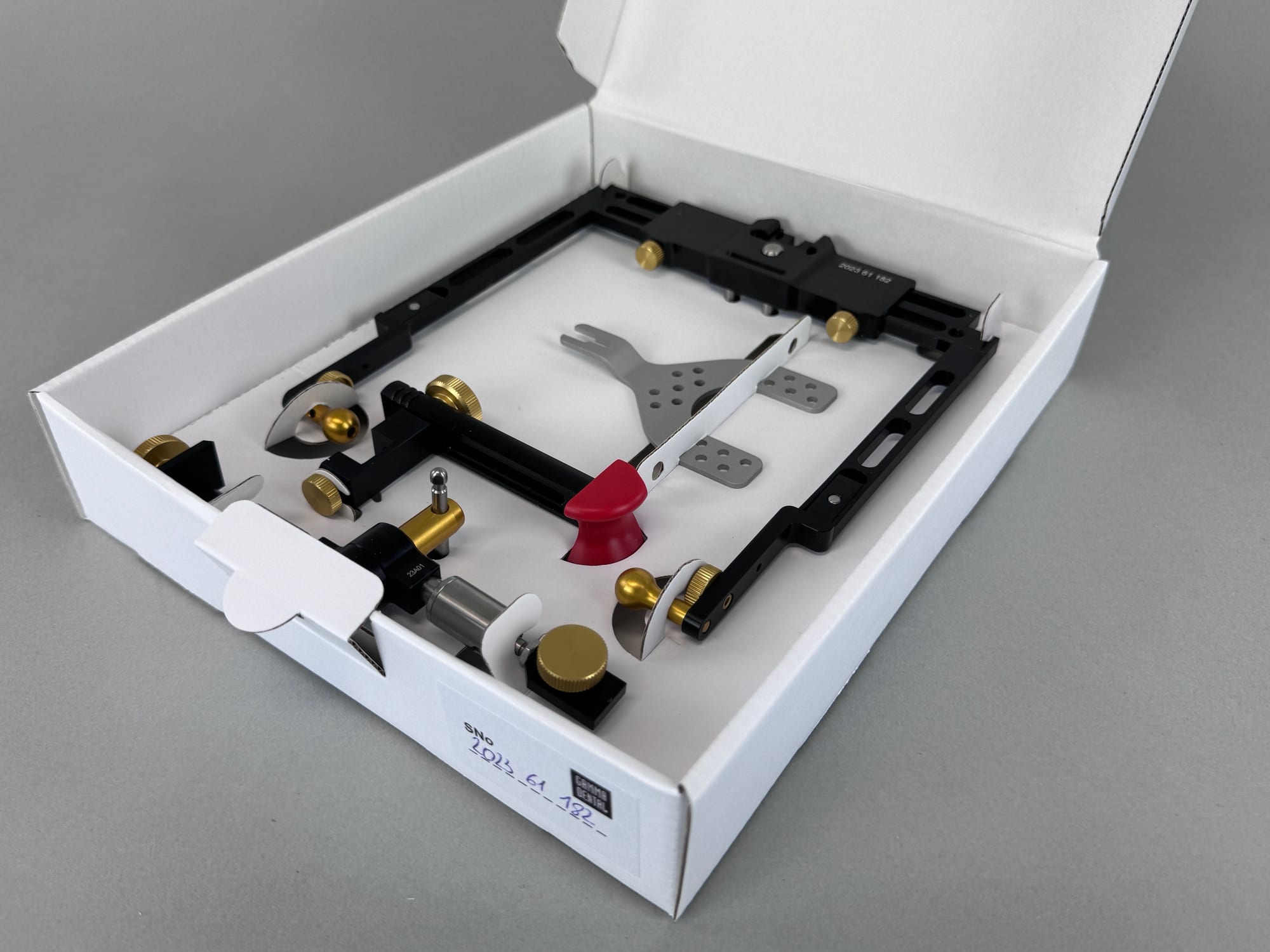

Система лицьової дуги Reference AB

Лицьова дуга Reference AB

Трансферний столик AB

Трансферний столик AB 2

Додатковий набір з орбітальним вказівником

Комплект для CADIAX compact

Reference AB Junior

Процес оформлення

Як проходить перенесення лицьовою дугою

1

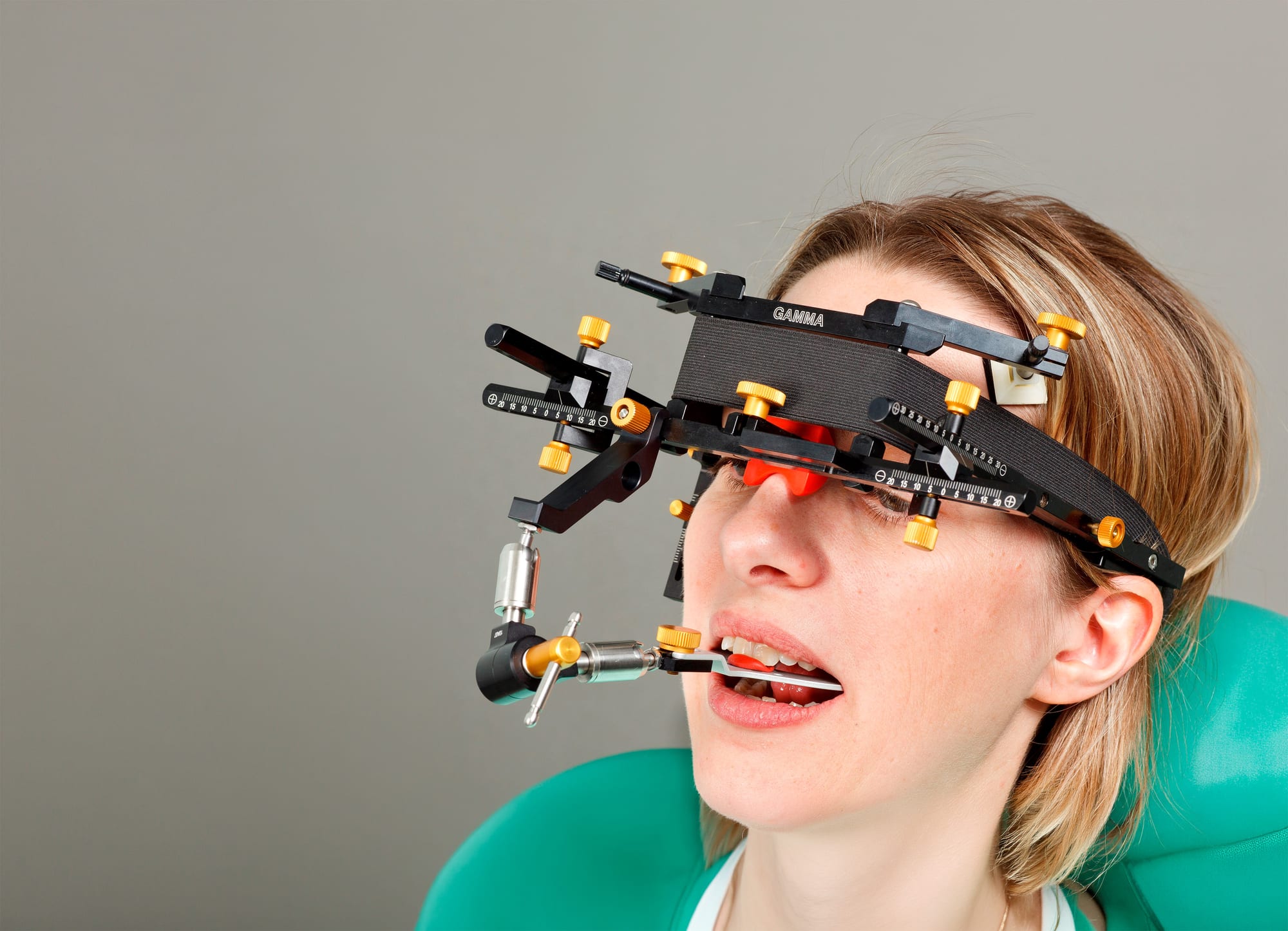

Встановити дугу на пацієнта з опорою на вушні вкладиші

2

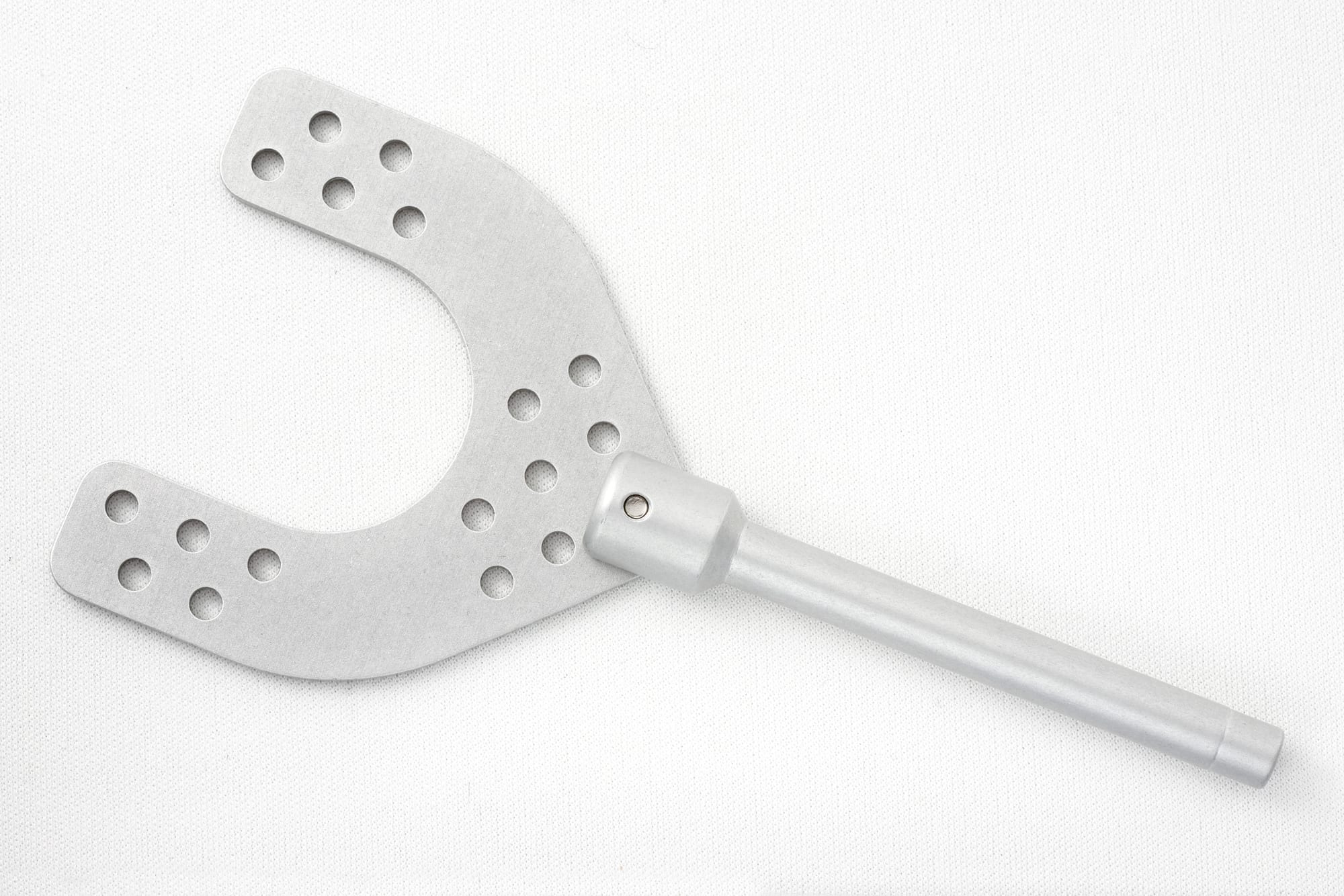

Зафіксувати прикусну вилку з реєстраційним матеріалом на зубах верхньої щелепи

5

Загіпсувати модель верхньої щелепи в артикулятор Reference SL

3

Вирівняти дугу за референтною площиною, зафіксувати 3D-опору суглобів і затиски

4

Перенести реєстрацію на трансферний столик AB або напряму в артикулятор

1

Встановити дугу на пацієнта з опорою на вушні вкладиші

2

Зафіксувати прикусну вилку з реєстраційним матеріалом на зубах верхньої щелепи

3

Вирівняти дугу за референтною площиною, зафіксувати 3D-опору суглобів і затиски

4

Перенести реєстрацію на трансферний столик AB або напряму в артикулятор

5

Загіпсувати модель верхньої щелепи в артикулятор Reference SL

Анатомічна лицьова дуга

Галерея

Часті запитання

Знайдіть відповіді на найчастіші запитання

Залишились питання?

Залиште заявку

Наші фахівці зв’яжуться з вами, щоб відповісти на всі ваші питання та допомогти.

Навіщо лицьова дуга, якщо моделі можна загіпсувати за середніми значеннями?

Усереднене положення моделі не збігається з реальним положенням щелепи пацієнта. Через це оклюзійна площина й траєкторії рухів в артикуляторі відрізняються від реальних, а конструкцію доводиться корегувати в роті. Дуга переносить індивідуальне положення верхньої щелепи відносно суглобів.

З якими артикуляторами працює дуга Reference AB?

Дуга призначена для артикулятора Reference SL. Моделі можна переносити між Reference SL і Reference LF без втрати точності — артикулятори синхронізуються тим самим калібрувальним ключем. Щодо артикуляторів інших виробників проконсультуйтеся з менеджером UP&DO.

Чим відрізняється пряме і непряме перенесення?

При непрямому перенесенні реєстрацію з дуги встановлюють на трансферний столик AB, а вже з нього модель гіпсують в артикулятор — дуга одразу вільна для наступного пацієнта. Столик AB 2 дозволяє перенести модель верхньої щелепи в артикулятор напряму.

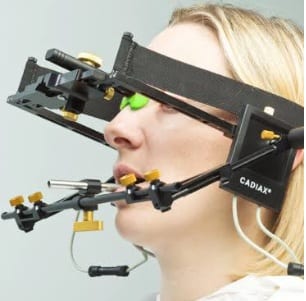

Чи можна використовувати дугу з кондилографом CADIAX?

Так. З додатковим комплектом дуга Reference AB стає основою для запису рухів нижньої щелепи кондилографом CADIAX compact.

Чи є версія для дітей?

Так, Reference AB Junior для пацієнтів 6–12 років. Вона на 40% легша, має м’яку опору на глабелу і переносить модель напряму через трансферний столик AB-2 Junior.
